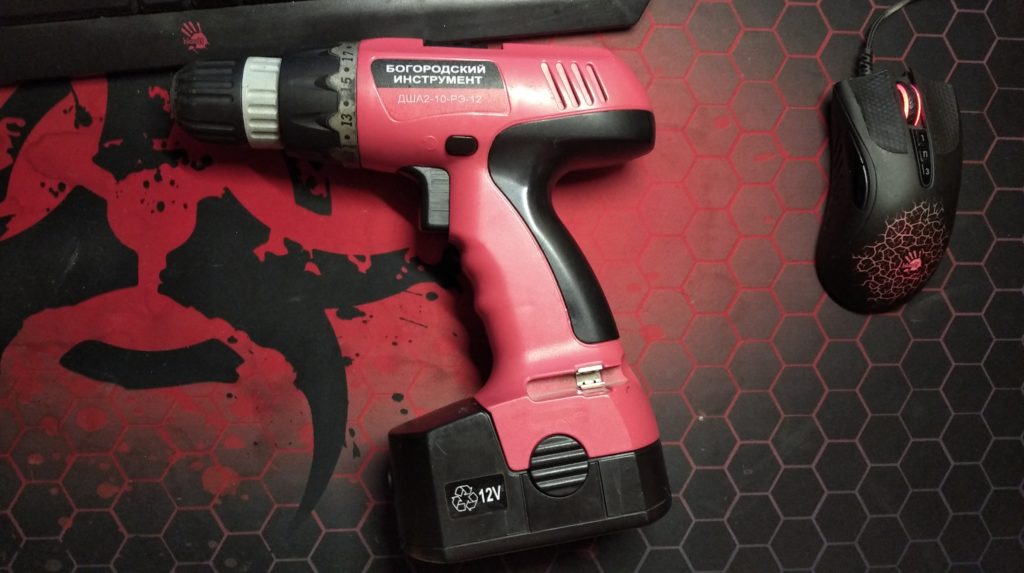

Был у меня шуруповёрт фирмы (кажется уже почившей) «Богородский Инструмент» подаренный еще когда-то родителями. Служил верой и правдой. Поучаствовал и в ремонте, и в бытовых условиях, и в строительстве дома. Но время взяло своё и его старенькие Ni-Cd аккумуляторы умерли.
Я пытался оживить боевого товарища. Искал по интернету и городским магазинам батареи для него, или хотя бы что-то совместимое, однако — пустая затея. Поэтому я отложил шурик до лучших времен с мыслью что инструмент всегда найдется куда пристроить. Авось доберутся руки и сделаю из него мини-сверлильный станочек. Сам же для бытовых нужд купил дешевый Li-Ion шуруповерт в «Светофоре».
Дешманский шурик оказался полнейшей гадостью. Батареи хватает буквально на десяток саморезов, дальше приходится ставить заряжать. Поэтому меня постоянно преследовала мысль или купить новый — подороже, или восстановить старый. Даже была идея купить NI-Cd банки и сделать сборку в старые аккумы.
Однако, буквально недавно я наткнулся на несколько видео подряд по переделке старых шуруповертов на Li-Ion аккумуляторы. Идея засела в кголове, и через некоторое время я на китайском амазоне закупил все необходимое для воплощения идеи.
- Взял 6 банок Li-Ion аккумуляторов типоразмера 18650. С расчетом что на 12-вольтовый шурик надо или 3 или 6 банок (3.7~4 вольта на аккум * 3 шт последовательно соединенных банок)
- Плата контроля и балансировки заряда Li-Ion аккумуляторов (BMS-плата). Нужна чтобы аккумуляторы не разряжались ниже критического уровня и чтобы заряд всех банок был сбалансирован под одно напряжение.
- Зарядное устройство на 12.6 В для Li-Ion аккумуляторов. Родное зарядное не подойдет, так как не обеспечивает заряд по формуле CC/CV
- Гнездо для подключения зарядного устройства в сборку аккумуляторов. (нашел в местном магазине радиотоваров)
Я решил не жадничать и отправить все 6 банок купленных аккумуляторов на одну сборку. Если будет стабильно работать, докупить еще 1 плату и еще 6 банок — не проблема.
Сборку произвел по вот такой схеме:
- Важно соблюдать полярность сборки.
- Важно соблюсти полярность подключения зарядного устройства.
- Полярность подключения аккумуляторов к шуруповерту по идее — не важна. Максимум — придется привыкнуть что переключатель направления вращения работать будет по другому. Но я сделал как было — плюс на плюс, минус на минус.
- Контакты для подключения гнезда зарядника так же ответляются и на концевик аккумулятора
Гнездо для зарядника я вывел на передний край корпуса аккумулятора.
В принципе всё. Шуруповерт работает с новым аккумулятором как с родным. Зарядку можно производить не вынимая аккумулятор из инструмента. Крутится бодро и не затыкается если его чуть посильнее затормозить (чем страдает дешевый шуруповерт из светофора).
Из плюсов:
- Емкость одной сборки по сравнению с родной — возросла в 5 раз. Родная сборка была из 10 1.2В Ni-Cd банок на 1200 mAh, соответственно емкость всей сборки была 1200 mAh. Теперь же сборка из 2 параллельных соединений сборок по 4В емкостью 3000 mAh каждая. Следовательно сейчас общая емкость 6000 mAh, либо — 6 Ач
- Скорость зарядки фактически не важна при такой емкости. Но при токе 3А от зарядного — такой аккум зарядится часа за 2. Что ни в какое сравнение не идет с зарядом в 4-5 часов для старых аккумов.
Из минусов:
- Аккумулятор пока один.
- Вес не изменился в меньшую сторону. Хотя с другой стороны основной вес всё равно дает электродвигатель и редуктор на 2 передачи.
Куда стремится:
- Собрать второй аккумулятор после обкатки первого.
- Найти индикаторы заряда и встроить их в сборки, для визуального представления о том — на сколько в данный момент заряжены сборки. Очень удобно для расчета своей работы по времени.
